Pevnostní třídy a povrchová úprava

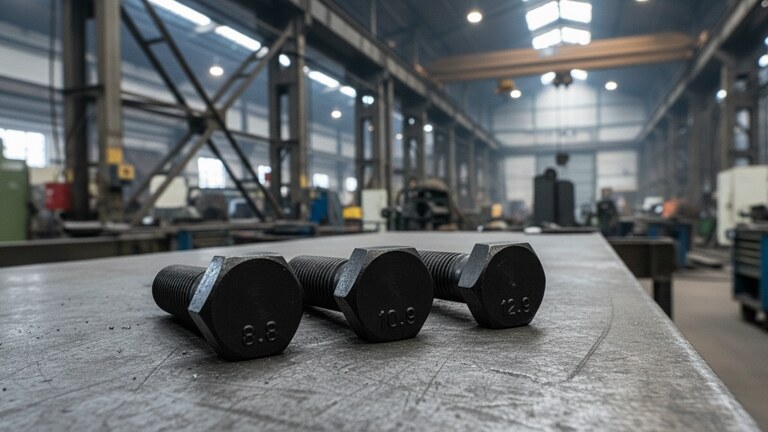

Jak se čtou čísla typu 8.8, 10.9, 12.9, která naleznete na hlavičkách šroubů?

Ocelové šrouby jsou obvykle označeny dvěma čísly oddělenými tečkou.

Obecně platí:

první číslo × 100 = pevnost v tahu v MPa
druhé číslo = poměr meze kluzu k pevnosti v tahu

Např. 8.8 znamená:

8 × 100 = 800 MPa → minimální pevnost v tahu (Rm)
0,8 = poměr meze kluzu k pevnosti v tahu tzn. že šroub se začne deformovat při 80 % max. pevnosti (pokud by byla u 10.9 – poměr by byl 0,9, tedy 90 %)
0,8 × 800 = 640 MPa → mez kluzu (Re)

Proč je správná třída tak důležitá?

Použití příliš slabého šroubu může vést k:

vytažení závitu, plastické deformaci a prasknutí spoje

Příliš pevný šroub v měkkém materiálu může:

poškodit závit v dílu, způsobit křehké lomy a přenášet napětí tam, kde nemá

Charakteristika pevnostních tříd

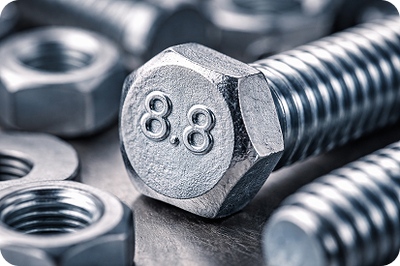

Třída 8.8 – průmyslový standard

Nejrozšířenější pevnostní třída.

tepelně zušlechtěná ocel
vysoká únosnost
dobrý poměr pevnost / cena

Použití: ocelové haly, stroje a zařízení, příruby, nosné rámy a stavební technika. Pokud si nejste jistí, často je 8.8 bezpečná výchozí volba.

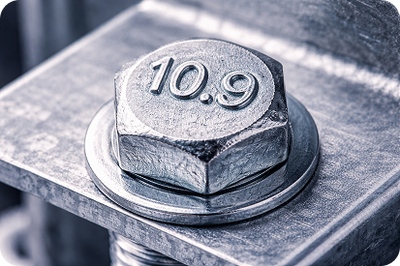

Třída 10.9 – pro vysoce namáhané spoje

velmi vysoká pevnost
vyšší tvrdost
citlivější na kvalitu montáže

Použití: automobilový průmysl, težkě stroje, hydraulika, silné předepnuté stroje. Pozor: vyžaduje přesné utahovací momenty a kvalitní podložky – špatná montáž může vést k prasknutí.

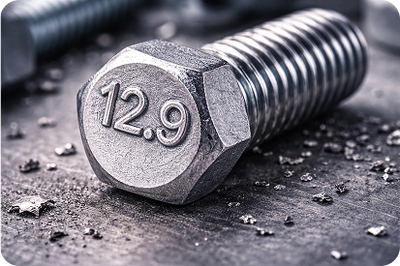

Třída 12.9 – extrémní pevnost

velmi tvrdá a pevná ocel
nižší plasticita
náchylnější ke křehkému lomu při chybné aplikaci
riziko vodíkové křehkosti

Použití: nástrojářství, lisy a formy. Používá se jen tam, kde je skutečně potřeba technicky opodstatněná statickým výpočtem – vyšší pevnost neznamená automaticky lepší spoj. Šroub v pevnosti 12.9 vyniká sice svou vysokou pevnostní, ale na druhé straně je velmi křehký.

Třída 12.9 se nepoužívá „pro jistotu“.
Je určena jen pro přesně navržené spoje – při přetížení nebo rázu může dojít ke křehkému lomu bez varování. I malá chyba při montáži zvyšuje riziko únavového prasknutí, přetažení nebo vzniku mikrotrhlin.

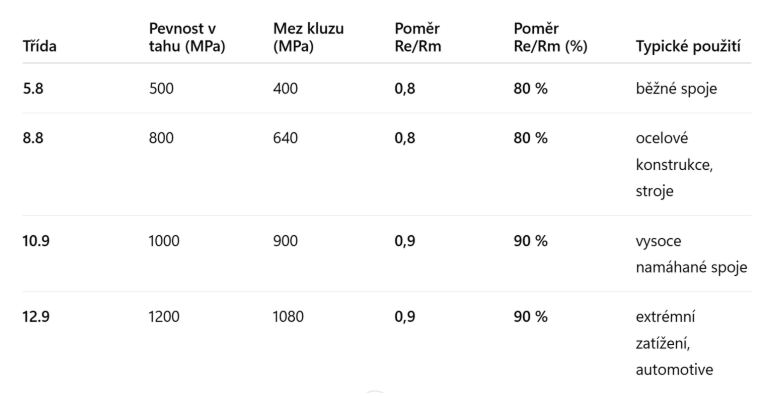

Přehled pevnostních tříd

V tabulce vidíte dvě zásadní hodnoty:

Mez kluzu (Re) = napětí, při kterém se materiál začne trvale deformovat (už se nevrátí do původního tvaru).
Pevnost v tahu (Rm) = maximální napětí, které materiál vydrží před přetržením.

Poměr meze kluzu k pevnosti v tahu: kolik procent z maximální pevnosti lze bezpečně využít, než dojde k plastické deformaci.

Šroub DIN 931-8.8 M10x140

Šroub s metrickým závitem a tělem je určen především pro použití do kovových konstrukcí staveb. Využívá se ve všech průmyslových odvětvích a to buď ve spojení s maticí, podložkou nebo jen samostatně pro zašroubování.

Skladem více než 7500 ks

9,58 Kč

bez DPH

ks

Šroub ISO 4014-8.8-zn M10x45

Šroub s metrickým závitem a tělem je určen především pro použití do kovových konstrukcí staveb. Využívá se ve všech průmyslových odvětvích a to buď ve spojení s maticí, podložkou nebo jen samostatně pro zašroubování.

Skladem více než 5400 ks

5,39 Kč

bez DPH

ks

Šroub DIN 961-10.9 M12x1,5x30

Šroub šestihranná hlava s jemným závitem dle normy DIN 961 v pevnosti 10.9.

Skladem 17 ks

12,85 Kč

bez DPH

ks

Šroub DIN 912-12.9 M8x16

Šrouby s vnitřním šestihranem a válcovou hlavou pro použití především v Ocelových konstrukcích v extrémně namáhaných spojích se špatnou přístupností pro montáž. Tento šroub je nazýván tzv. jako "IMBUS, IMBUSÁK nebo také INBUS". Šrouby, které nemají povrchovou úpravu jsou z výroby černé, tato barva ovšem nemá žádnou korozivzdornou funkci.

Skladem více než 1300 ks

2,31 Kč

bez DPH

ks

Rychlý tahák: Který šroub vybrat?

Třída	Ideální použití	Na co si dát pozor
8.8	Běžné konstrukce, haly, stroje. Nejlepší poměr cena/výkon.	Vhodné pro většinu aplikací, ale není určen pro extrémní namáhání (např. v hydraulice).
10.9	Automotive, nápravy, hydraulika. Pro spoje vystavené velkým otřesům a tlaku.	Vyžaduje přesné utažení momentovým klíčem. Při přetažení hrozí poškození.
12.9	Lisy, formy, speciální nástroje. Pouze tam, kde je to statikem předepsáno.	Křehkost! Nesnáší rázy z boku a ohyb. Hrozí prasknutí bez varování.

Nejste si jistí, která pevnost je pro váš projekt ta pravá?

Neriskujte, že sáhnete po křehké „dvanáct-devítce“ tam, kde by lépe posloužila houževnatá „osmička“. Spojovacímu materiálu rozumíme do posledního závitu.
Ať už řešíte konstrukci haly, opravu stroje nebo jen doplňujete zásoby na dílnu, rádi vám pomůžeme.

Poradíme s technickými parametry
Ověříme skladovou dostupnost
Připravíme individuální nabídku

Jak se rodí miliony šroubů? Nahlédněte s námi do útrob megatovárny

Přemýšleli jste někdy nad tím, co všechno musí "obyčejný" šroub vydržet, než se dostane k vám na stavbu? Toto video vás provede celým procesem – od těžby železné rudy přes tažení drátu a válcování závitů až po finální tepelnou úpravu. Uvidíte, jak se dosahuje mikroskopické přesnosti a proč je kvalitní spojovací materiál tím neviditelným hrdinou, který drží náš svět pohromadě.
